システム例

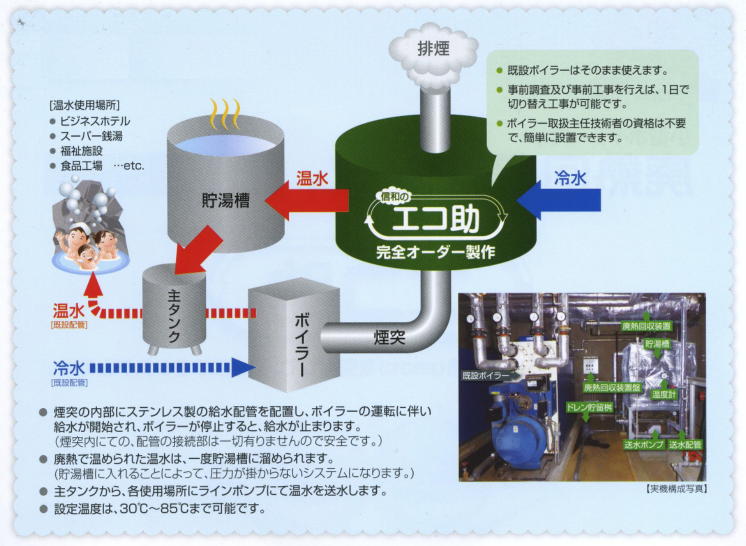

上の図及び写真は、１号機です。

１号機の場合は、廃熱回収装置から取り出された約７０℃の温水を貯湯槽に貯めておき、この温水を
メインストレージタンクの温度がボイラー起動設定温度になる前のタイミングでメインストレージタンクに
注入します。
この操作によって、ボイラーの起動回数の減少と運転時間の短縮を図っています。

廃熱回収装置部分では、入口の排気ガス温度が約３００℃、出口の排気ガス温度が１５０℃となっており
入口と出口で約１５０℃の温度差が生じます。
そのため多量の結露水が排出されますが、この結露水には排気ガス中の粒子状物質が溶け込み強酸性
になります。
この排水は、ドレン貯升で中和してから上澄水だけを排水管に放流します。
また、粒子状物質は貯升の底に沈殿しますので、定期的に取り除きます。
